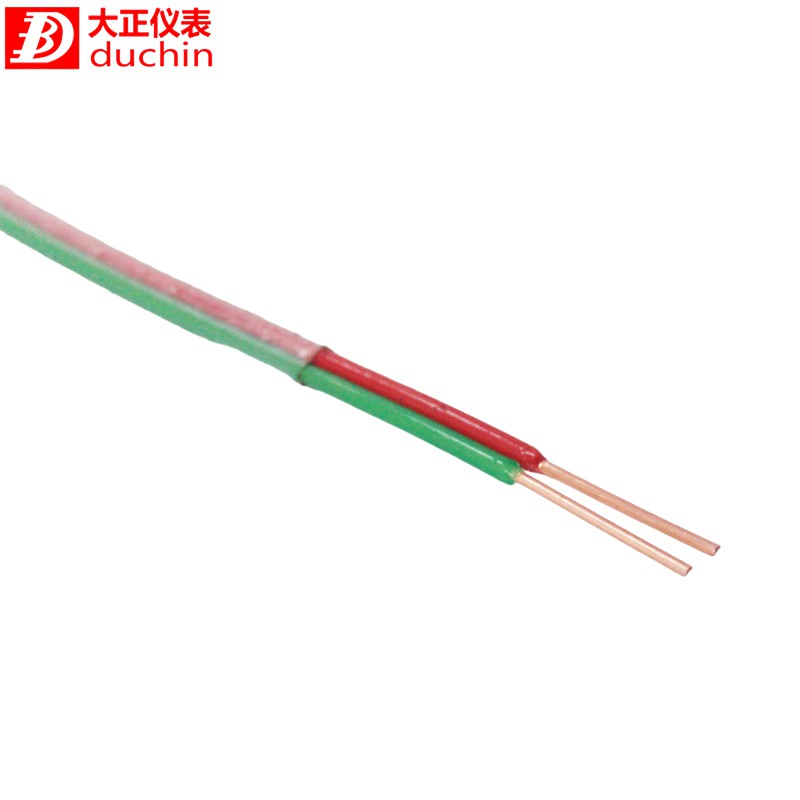

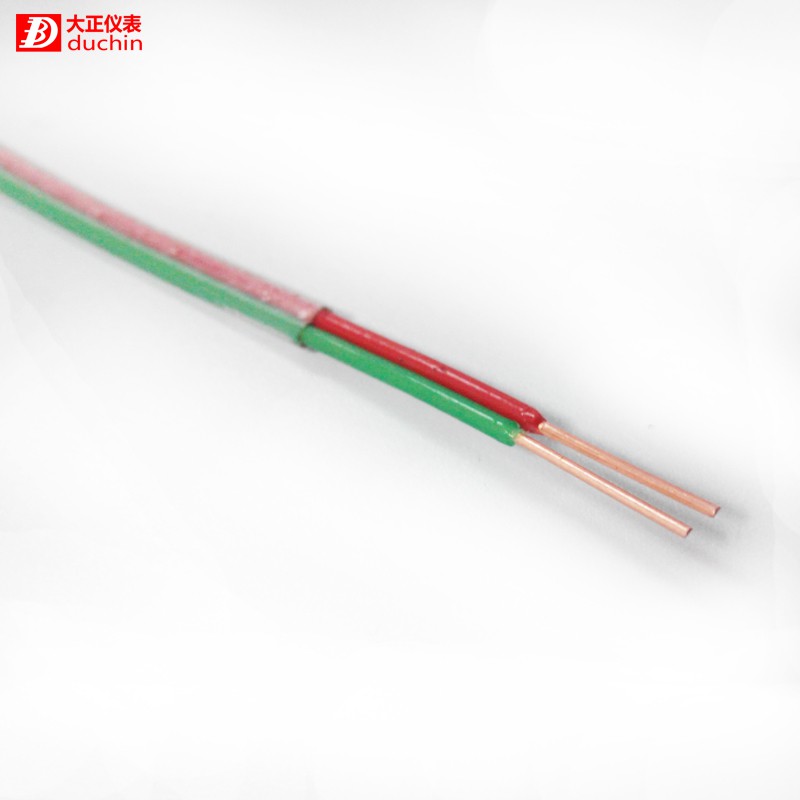

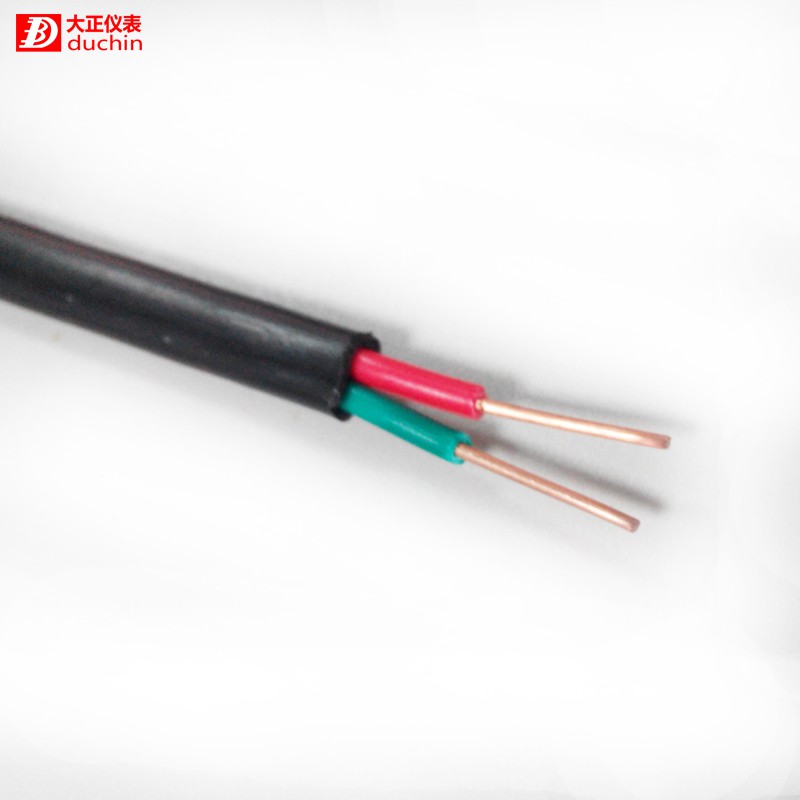

חוט הצמד התרמי מסוג S

חוט פיצוי צמד תרמי מתמחה לחיבור צמד תרמי עם מכשיר תצוגה או מערכת בקרה, כולל SC, KX, KC, NX, NC, EX, JX, TX, CC, DC, טווח הטמפרטורה הוא -40 ~ 250 מעלות.

תיאור מוצרים

חוט פיצוי צמד תרמי מתמחה לחיבור צמד תרמי עם מכשיר תצוגה או מערכת בקרה, כולל SC, KX, KC, NX, NC, EX, JX, TX, CC, DC, טווח הטמפרטורה הוא -40 ~ 250 מעלות. חוט פיצוי צמד תרמי אכן עוזר ברמת הדיוק במדידת הצמד.

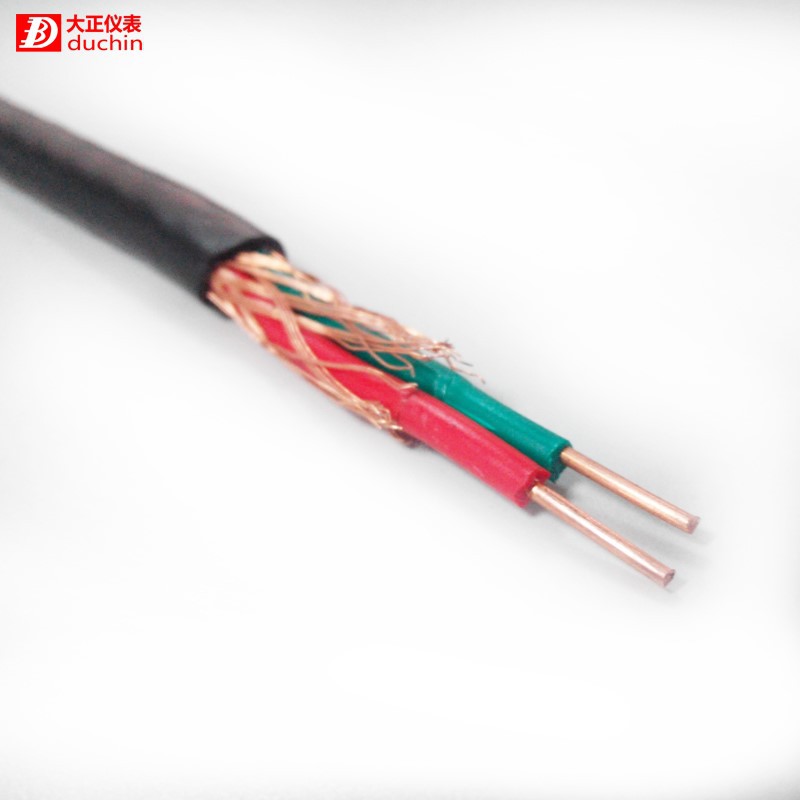

עבור חוט צמד תרמי מסוג S, היה רק סוג פיצוי, סוג רגיל (VV) וסוג עמיד בחום (FF) בהתאם לטמפרטורת ההפעלה. על מנת להבטיח דיוק מדידה, יש להשתמש בחוט הפיצוי עם אותו קוד סוג בין הצמד התרמי למכשיר התצוגה. זה עלינו לבחור כבל פיצוי צמד תרמי מסוג S עבור צמד תרמי מסוג S. אסור להשתמש בחוטי נחושת רגילים וכבלים או חוטי פיצויים אינם ברורים בעקביותם.

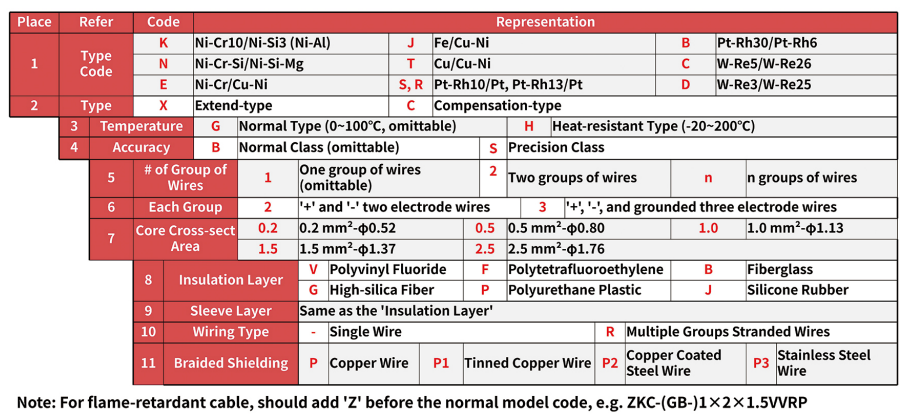

שם המוצר

חוט הצמד התרמי מסוג S

כִּיוּל

סוּג

סוג פיצויים

בִּדוּד

חוֹמֶר

PVC

PTFE

הֲגָנָה

חוֹמֶר

PVC

PTFE

ליבה

חתך רוחב VS. קוֹטֶר

{{0}}. 2-0. 2mm²-φ0.52

{{0}}. 5-0. 5mm²-φ0.8

1. 0-1. 0 mm²-φ1.13

1. 5-1. 5Mm²-φ1.37

2. 5-2. 5mm²-φ1.76

סוג ליבה

מוּצָק

נָטוּשׁ

מיגון

שִׁכבָה

נְחוֹשֶׁת

חוט משומר

חוט פלדה

הערות

(1) ניתן להשתמש בכל מיני חוטי פיצויים רק עם סוג הצמד התרמי המתאים, כלומר כל מיני צמד תרמי וחוטי הפיצוי התואמים חייבים להיות בעלי אותם מאפיינים תרמו -אלקטרוניים בטמפרטורה שצוינה.
(2) הטמפרטורה של נקודת החיבור בין חוט הפיצוי לצמד התרמי לא תעלה על טמפרטורת ההפעלה שצוינה.
(3) כאשר חוט הפיצוי מחובר לצמד התרמי והמכשיר, לא ניתן לחבר את הקטבים החיוביים והשליליים בצורה שגויה, ושני זוגות נקודות החיבור צריכים להיות באותה טמפרטורה.

(4) על פי דרישות התנגדות הקו של המכשיר, יש לבחור את קוטר החוט של חוט הפיצוי.
