חיישני טמפרטורת מד חום

הבית / מוצרים / חיישני טמפרטורת מד חום
יצרן הצמדים התרמיים וה-Rtds המקצועי שלך בסין

Chongqing Duchin Instrument CO., LTD היא ספקית מובילה בייצור של צמדים תרמיים וחיישני rtd בסין. אנו מתמסרים לתעשיית חיישני הטמפרטורה במשך 29 שנים עד כה. ועכשיו, יש לנו יותר מ-30 פטנטים ומוצרים מובילים בתעשייה.

איכות גבוהה

עם כמעט 29 שנות ניסיון בתעשייה, אנחנו המומחים בתחום הייצור והכיול של חיישני טמפרטורה, מקבלים הסמכה על ידי IS0 9001 מערכת ניהול איכות ומערכת ניהול איכות הסביבה ISO 14001, עם הסמכות EX NEPSI,CE ו-SIL2 .

צוות מקצועי

דוכין עובדת על שיפור תהליכים, העסקת העובדים הנכונים ומעבירה אותם לסדרה של שלבי הכשרה כראוי, ומקפידה על תקשורת צרכי הלקוח כדי להבטיח שמטרתו של 100% דירוג איכות ושביעות רצון לא תפספס.

עלות תועלת

לדוצ'ין יש לא רק קו מוצרים נרחב ותמיכה כדי לעזור ללקוחותינו לשפר את איכות המוצרים שלהם, אלא גם עם משאבי חומרים יציבים כדי להבטיח מחירים נוחים עם איכות גבוהה.

שירות מצוין

דוכין זוכה לאמון וזוכה למוניטין רב מלקוחות על ידי הצעת מוצרים באיכות גבוהה ושירות 24-שעות מעולה. אנו מספקים גם אריזה חסינת זעזועים כדי להבטיח שהמוצר במצב טוב.





productcate-2538-1163



מה זה Rtd?

גלאי טמפרטורת התנגדות (RTD) הוא מכשיר בעל מקדם טמפרטורה משמעותי (כלומר, ההתנגדות שלו משתנה עם הטמפרטורה). הוא משמש כמכשיר למדידת טמפרטורה, בדרך כלל על ידי העברת זרם ברמה נמוכה דרכו ומדידת ירידת המתח. תרמיסטור הוא סוג נפוץ של RTD.





סוגי חיישני מד חום

productcate-800-800

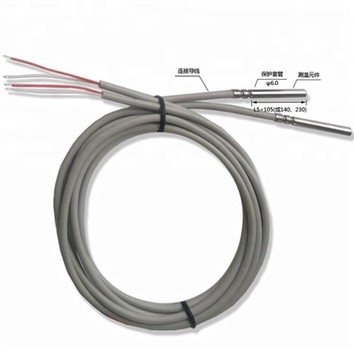

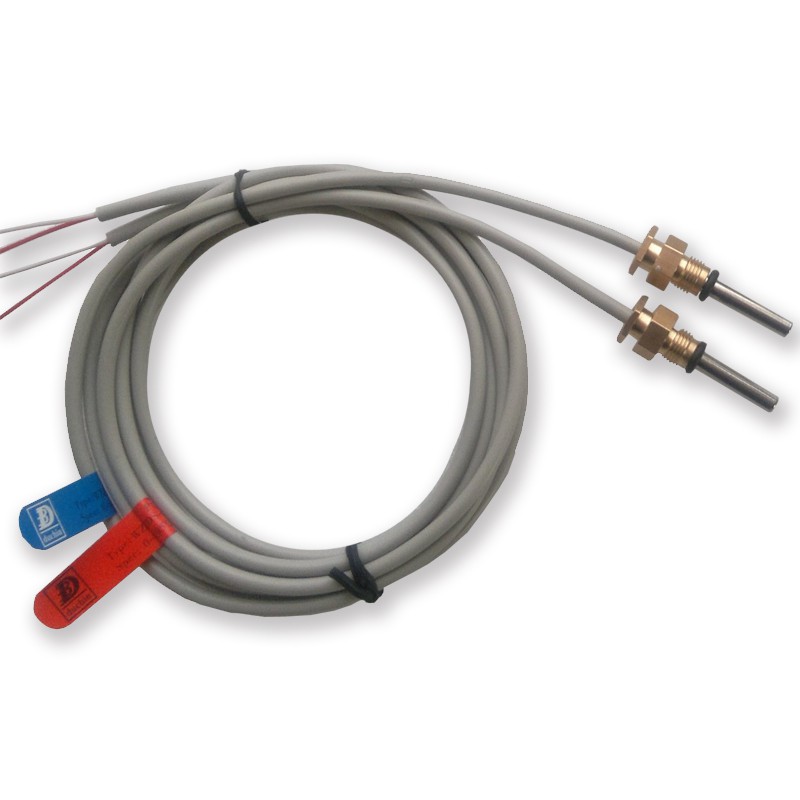

בדיקות טמפרטורה מד חום מסוג DS RTD משמשות למדידת טמפרטורה במערכת צינורות בלולאה סגורה, ויש להתקין אותן במערכת צינורות DN15,DN20,DN25. בדיקות הטמפרטורה זמינות מזווגות ומכוילות. זה סוג של שימוש נפוץ.


productcate-800-800

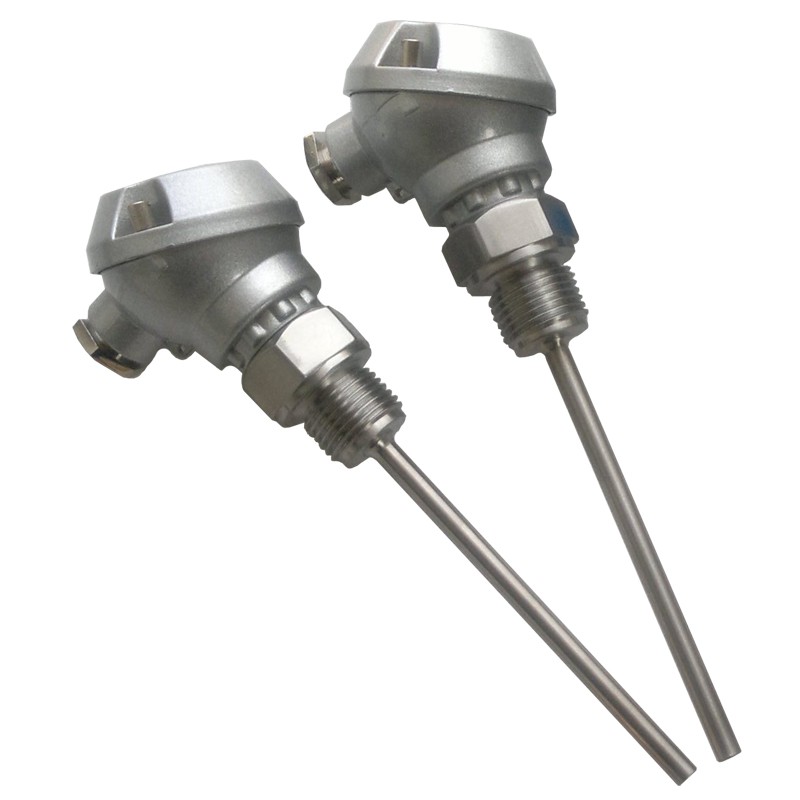

בדיקות טמפרטורה של מד חום מסוג DL RTD משמשות עבור צינור המים החמים הראשי של הבניין, עם חיבור G1/2 קבוע לתהליך הברגה. תמיד עם ראש או חוט מוביל עמיד למים, יש להתקין במערכת צינורות DN32~DN250.


productcate-800-800

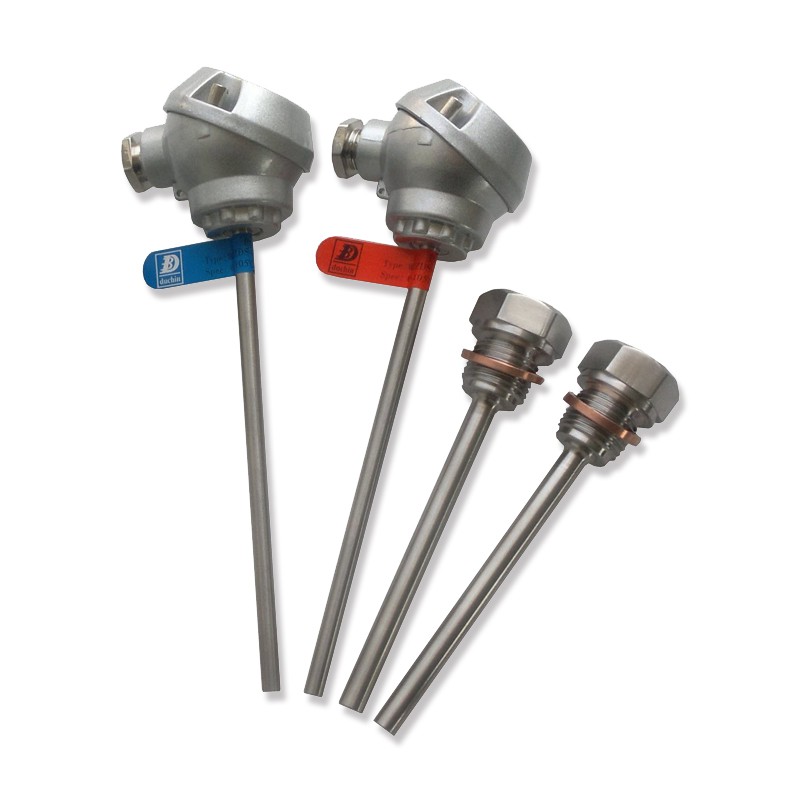

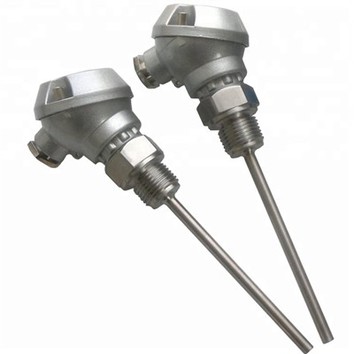

בדיקות טמפרטורת מד חום מסוג PL RTD משמשות עבור צינור המים החמים הראשי של הבניין, עם תא חום וחיבור תהליך חוט קבוע G1/2. צריך להיות מותקן במערכת צינורות DN65~DN250.





נתונים טכניים של חיישני מד חום



אלמנט חיישן (Heraeus)

Pt100,PT500,Pt1000

דיוק

Class A, Class B

בדיקת RTD

Ø5,Ø6;SUS304

כבל חיבור

PVC 85 מעלות, PUR 105 מעלות, סיליקון 150 מעלות, PTFE 250 מעלות



2-wire,3-wire,4-wire



חוטי קצה חוט

חתך כבל

{{0}}.22mm²,0.34mm²,0.50mm²

סיום כבל

חוטים מצופים פח, כובע מסוף

חיבור תהליך

חוט צינור, נחושת M10x1

אורך כבל

1500 מ"מ (סטנדרטי), לפי דרישת הלקוח

אורך מתאים

45 עד 85 מ"מ, 27.5 (45) מ"מ יהיו סטנדרטיים

טֶמפֶּרָטוּרָה

0 עד 150 מעלות

הבדלי טמפרטורה

△Tmin פחות או שווה ל-3 מעלות



פחות או שווה ל-0.1 מעלות בתוך זוג אחד

עמידות בידוד

גדול או שווה ל-100MΩ במצב רגיל

מעמד הגנה

IP54

תנאי הסביבה

0 עד 70 מעלות



התעודות שלנו



productcate-800-533
רשיון עסקי
productcate-800-533
תעודת מפעל היי-טק
productcate-800-533
תעודת "SRDI"
productcate-800-533
מנהל איגוד יצרני המכשירים בסין
productcate-800-533
חבר באיגוד התעשייה הפוטו-וולטאית בסין (CPIA)
productcate-800-533
המלץ על הספק של סין לטיפול בחום (CHTA)
productcate-800-1159
תעודה של פריטי תוכנית לפיד הלאומי
productcate-800-1159
תעודת תקינה לבטיחות בעבודה
productcate-800-1159
אישור מערכת ניהול קניין רוחני
שאלות נפוצות


ש: למה משמש מד חום?

ת: מהו מד חום? מד חום מודד את האנרגיה שבה אתה משתמש לחימום הבית והמים החמים.

ש: מהם המרכיבים של מד חום?

ת: מדי חום מורכבים משלושה מרכיבים: מד הזרימה, חיישני הטמפרטורה והמחשבון. מדידת טמפרטורה מתבצעת בדרך כלל באמצעות מדי חום של התנגדות פלטינה (PRT) המציעים דיוק מעולה בטווח טמפרטורות רחב (מ-200 עד +850 מעלות).

ש: מה השימוש במד חום?

ת: מד חום, לעומת זאת, הוא מכשיר המשמש למדידת כמות אנרגיית החום המשמשת מערכת חימום. הוא משמש בדרך כלל בבניינים מרובי יחידות כדי למדוד את צריכת החום של יחידות בודדות.

ש: כיצד פועל חיישן מד חום?

ת: חיישן הטמפרטורה של מד החום הוא אחד ממרכיבי המפתח של מד החום ומשמש למדידת סטיית הטמפרטורה של מים לפני ואחרי שהם עוברים דרך מד החום.

ש: אילו סוגי חיישנים יכולים להיות חיישני מד חום?

ת: חיישני מד החום הקבועים יכולים להיות חיישני pt100, pt500 ו- pt1000.

ש: מה התכונות של חיישני מד חום?

ת: יש לו דרישות מאוד מוגבלות למדידת דיוק וזמן תגובה תרמי. שני חיישני טמפרטורה המותקנים בתחילת ובסוף המחמם חייבים להיות מכוילים זה לזה לפני ההתקנה, והשגיאה היחסית שלהם צריכה להיות פחות מ-0.1 מעלות .

ש: מהו חיישן טמפרטורה Pt1000?

ת: חיישני Pt1000 הם חלק מקבוצת חיישני הטמפרטורה הנקראים Resistance Temperature Detectors או בקיצור RTDs. הם משתמשים בעקרון של שינוי התנגדות חשמלית עם שינוי טמפרטורה למדידת הטמפרטורה.

ש: מהי ההתנגדות של חיישן Pt1000?

ת: בעוד שגם חיישני PT100 וגם PT1000 משתמשים בפלטינה כאלמנט החישה, ההתנגדויות הנומינליות שלהם שונות באופן משמעותי. לחיישן PT100 יש התנגדות נומינלית של 100 אוהם ב-0 מעלות, ואילו לחיישן PT1000 יש התנגדות נומינלית של 1000 אוהם באותה טמפרטורה.

ש: מהו חיישן PT500?

ת: Pt500 חיישני RTD הם סוג נדיר של מדחום התנגדות פלטינה. Pt מתייחס לכך שהחיישן עשוי מפלטינה (Pt). 500 מתייחס לכך שלחיישן 0 מעלות יש התנגדות של 500 אוהם (Ω). ראה הגדרה: מדחום התנגדות.

ש: מהו העיקרון של RTD?

ת: RTD(Resistance Temperature Detector) עובד על עיקרון ההתנגדות, המתרחש באופן אחיד עם שינויים בטמפרטורה. RTD הוא חיישן שהתנגדותו משתנה ככל שהטמפרטורה שלו משתנה. RTD הוא מכשיר פסיבי.

ש: כיצד מתנוססים חיישני מד חום עבור צינורות DN15,DN20,DN25?

ת: חיישן טמפרטורה של מד חום ביתי, מוכנס ישירות לצינורות מים חמים. להרכבה, הוא מצויד בהברגות חיצוניות הזזה (M10×1) ויש לו חוטי עופרת קבועים לסיום. הוא מתאים לצינורות מים חמים קטנים כגון DN15, DN20 ו-DN25. אורכים סטנדרטיים הם 27.5, 85 (105), 120 (140), 210 (230) מ"מ וכו'.

ש: כיצד עולים חיישני מד חום עבור צינורות DN32~DN250?

ת: מתאים לשימוש בצינור המים החמים הראשי של יחידות הבניין, הוא מוכנס ישירות לצינור המים החמים. להרכבה, הוא מצויד בהברגה קבועה G1/2 ויש לו מארז מסוף או חוטי עופרת קבועים לסיום, מתאים לצינורות מים חמים DN32~DN250.

ש: כיצד עולים חיישני מד חום עבור צינורות DN65~DN250?

ת: מתאים לשימוש בצינור המים החמים הראשי של קהילות. מד החום מגיע עם צינור מגן מצויד בהברגה קבועה G1/2, לכן כאשר הגיע הזמן להחליף, המשתמש צריך רק לשחרר את חיישן הטמפרטורה הפנימי ולהחליק אותו החוצה כדי להחליפו, אין צורך לנקז את ראשי. צינור. זה מתאים לצינורות מים חמים DN65~DN250.

ש: מה הם מורכבים מחיישני מד חום?

ת: חיישן הטמפרטורה של מד החום מורכב מחמישה מרכיבים: אלמנט חישת טמפרטורה, מוליך תרמי, מעטפת מגן, חוט הרכבה וחוטי עופרת.

ש: מהן הדרישות בדרך כלל עבור חיישני מד חום?

ת: בדרך כלל הוא משתמש ב-Pt1000, רמת סובלנות B, דיוק צימוד של פחות מ-0.06 מעלות. זה בולט עם דיוק גבוה, תגובה תרמית מהירה וביצועים יציבים.

ש: האם משתמשים במדי החום בזוג?

ת: כן. שני חיישני טמפרטורה המותקנים בתחילת ובסוף המחמם חייבים להיות מכוילים זה לזה לפני ההתקנה, והשגיאה היחסית שלהם צריכה להיות פחות מ-{{0}}.1 מעלות. נוכל להבטיח שהשגיאה היחסית נמוכה מ- 0.06 מעלות.

ש: מהי כושר הייצור של חיישני מד חום?

ת: כמות הייצור בדרך כלל יכולה להיות 500 זוגות ליום.

ש: כיצד לבדוק את חיישני מד החום?

ת: באמצעות מערכת בדיקה אוטומטית של אמבט מים, 100% נבדק.

ש: מה מורכב מחיישני מד החום?

ת: רכיבי ה-rtd, חומר הבידוד, צינור ההגנה, החוט וחוט ההובלה.

ש: זה חיישן מותאם אישית או חיישנים בסיסיים?

ת: ברוב המקרים, נוכל לבחור חיישני מד חום בסיסיים. אבל זה גם יכול להיות מותאם אישית לדרישות מיוחדות.



בתור אחד מיצרני חיישני הטמפרטורה המובילים בסין, אנו מברכים אותך בחום לקנות חיישני טמפרטורת מדי חום מתוצרת סין כאן מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.
