תנור הדיפוזיה שיכול לבצע את תהליך החמצון מורכב ממסגרת תנור, מחמם, מכשיר בקרת חימום, מכשיר מדידת טמפרטורה, צינור תנור קוורץ, מגש נשא דחיפה, נתיב גז ומכשיר לטיפול בגז פליטה. דרישות בקרת הטמפרטורה של תנורי דיפוזיה מסוג זה הם כדלקמן:
|
טווח חימום טמפ ' |
Ambient -1100 תואר |
דיוק בקרה |
± 2 מעלות |
|
קצב חימום מקסימלי |
15 מעלות /דקה |
אחידות זמנית |
± 0. 5 מעלות /760 מ"מ |
|
קצב קירור מקסימלי |
5 מעלות /דקה |
יַצִיבוּת |
± 0. 5 תואר /24 שעות |
תנור דיפוזיה של חמצון משתמש בדרך כלל עם צמד תרמי בתוך הכבשן ומחוצה לו כדי לשלוט על הטמפרטורה. כל אזור טמפרטורה מצויד באחד בפנים ואחד בצמד תרמי חיצוני כדי להבטיח את אמינות בקרת הטמפרטורה. צמד תרמי מוליך למחצה מסוג S (הנוהג המשותף משתמש בצמד תרמי רב-נקודתיות שיש בו 3-9 כתמים שונים כדי לתפוס מידע על טמפרטורה) נבחר לעתים קרובות להיות הצמד התרמי הפנימי המשמש לחוש את הטמפרטורה של פליגת הסיליקון ישירות, ויכול לתרגם לתצוגת טמפרטורת הדו-מדעית.

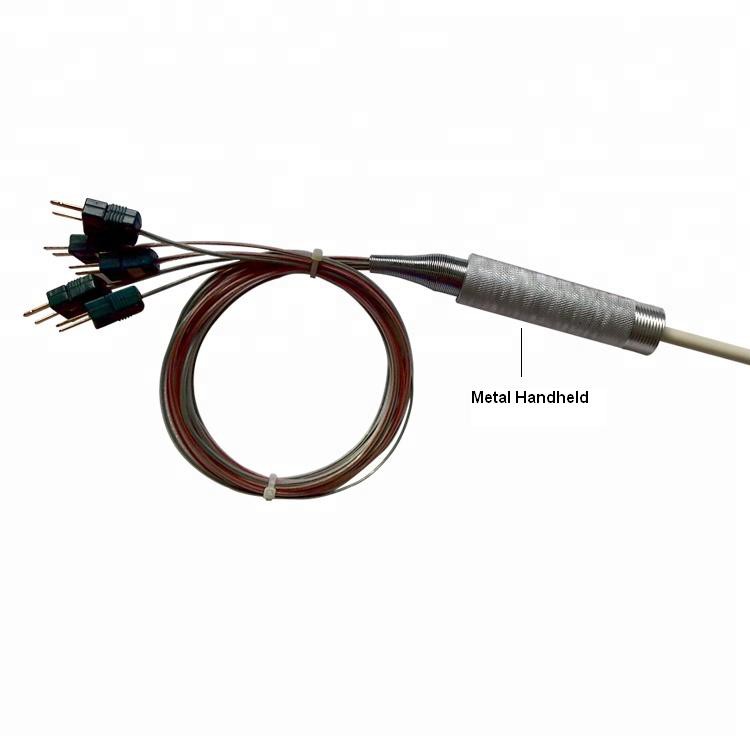

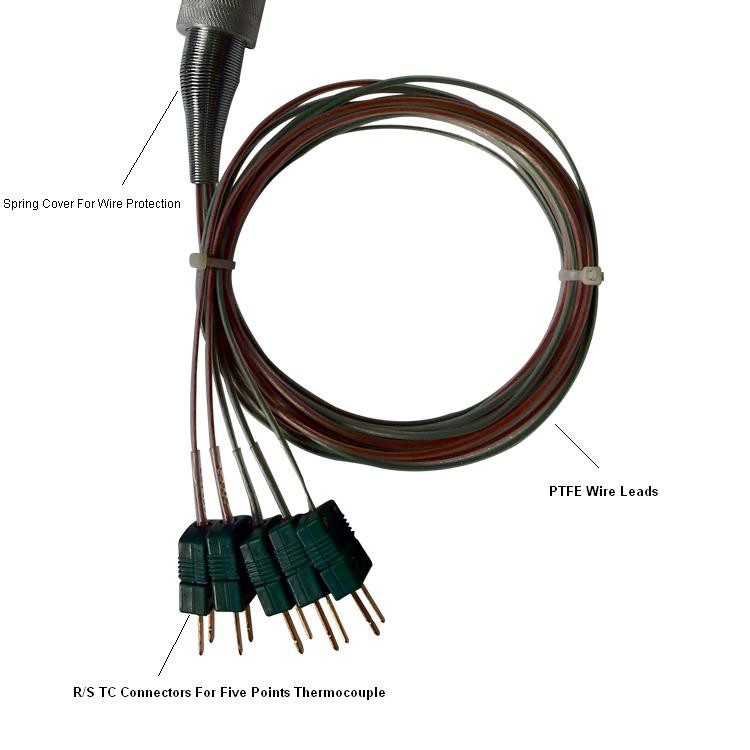

תיאור מוצרים
מכשיר דושין פיתח סוגים של מבנים עבור צמד תרמי רב-נקודתי, ציוד כיול תרמי רב-נקודתי לניסויים, סוג של מבנה צומת קרה צמד תרמי-צמד, סוג של מבנה אריזה סופני עבור צמד תרמי רב-נקודתיות, סוגים של צינור הגנה על מתכת מרוכבת של טמפרטורה מרובת נקודות נקודה לתנאי חמצון. פרמטרים טכניים של צמד התרמי של מוליכים למחצה מסוג S המתמחה לציוד פוטו -וולטאי הם כדלקמן:
|
פרמטרים טכניים |
צמד תרמי פנימי |
|
סוּג |
S,R |
|
קוטר חוט או מימס |
φ0.35~0.5 |
|
טמפ 'עבודה (תואר) |
0~1100 |
|
דיוק (תואר) |
±1.0 |
|
אורך צינור מגן (מ"מ) |
פחות או שווה ל 4000 |
|
קוטר צינור מגן (מ"מ) |
φ12~18 |
|
חומר צינור מגן |
קְוָרץ |
|
מבנה קצה חם |
חָשׂוּף |
|
מספר הנקודות |
3 ~ 6 נקודות |
|
סִיוּם |
מחבר קטן |
|
חוט פיצוי |
Sc {{0}} × 0.5fpf |
|
מאפייני מבנה |
להרכיב T/C בשילוב לכל נקודה זה די קשה |
