צמד תרמי רודיום פלטינה

צמד תרמי רודיום פלטינה עם דיוק המדידה הגבוה ביותר מכולם, ולהתייחס אליו כאל צמד תרמי רגיל. כולל סוגי S, R ו- B, כמעט להיות מבנה הרכבה.

צמד תרמי רודיום פלטינה עם דיוק המדידה הגבוה ביותר מכולם, ולהתייחס אליו כאל צמד תרמי רגיל. כולל סוגי S, R ו- B, כמעט להיות מבנה הרכבה. הדיוק הגבוה ביותר הוא ± 1 מעלות, והטמפרטורה הגבוהה ביותר היא 1700 מעלות (ב). הצמד התרמי מיושם בעיקר על סביבת תחמוצת, ובאירועים בעיקר כבשני טמפרטורה גבוהים.

מאפיינים טכניים

1. Elements
• S, R, B סוגים (בסיס על IEC 60584-1: 2013 ו- GB16839.1 תקנים).
• {{0}}. 5 מ"מ קוטר סטנדרטי, או ניתן למתוח אותו עד 0. 45 מ"מ או אפילו קוטר 0.4 מ"מ כדי לענות על צרכים חיסכון בעלויות.
• הצעת טמפרטורה ודיוק אנא עיין בתרשים טמפרטורת היישום המומלץ של הצמד.

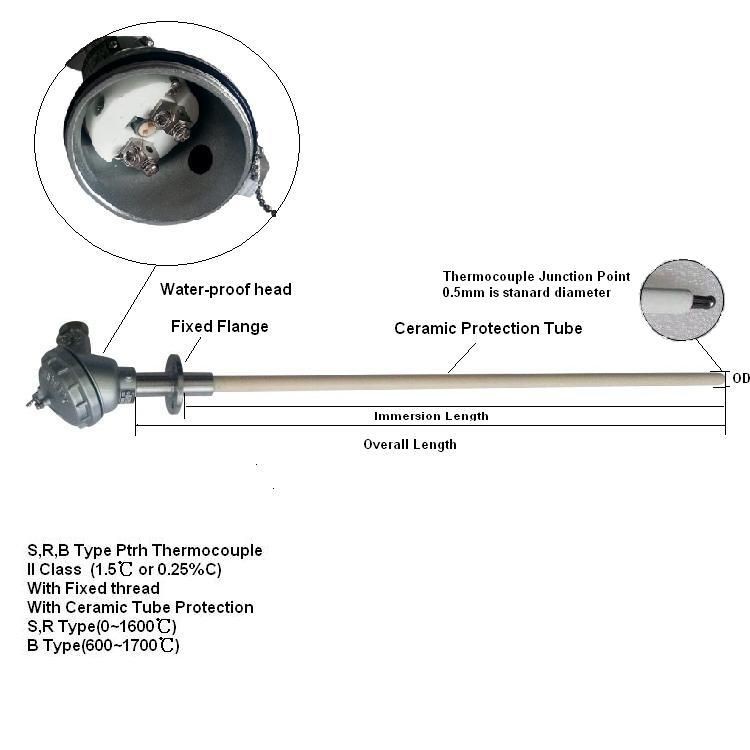

2. צינור הגנה
• הפרמטרים בקוטר החיצון הם φ6,8,10,12,16,20 עבור מבנה שיטת ההרכבה
• בחירות החומר שלנו הן GH3039, Inconel600, 99%AL2O3 וקוורץ.

3. מבנה
• הדרכים ליצירת חיבורים הן מחברים, ראשים אטומים למים, ראשים מוגנים לפיצוץ וכו '. משדר טמפרטורה רכוב ראש זמין למתחם.

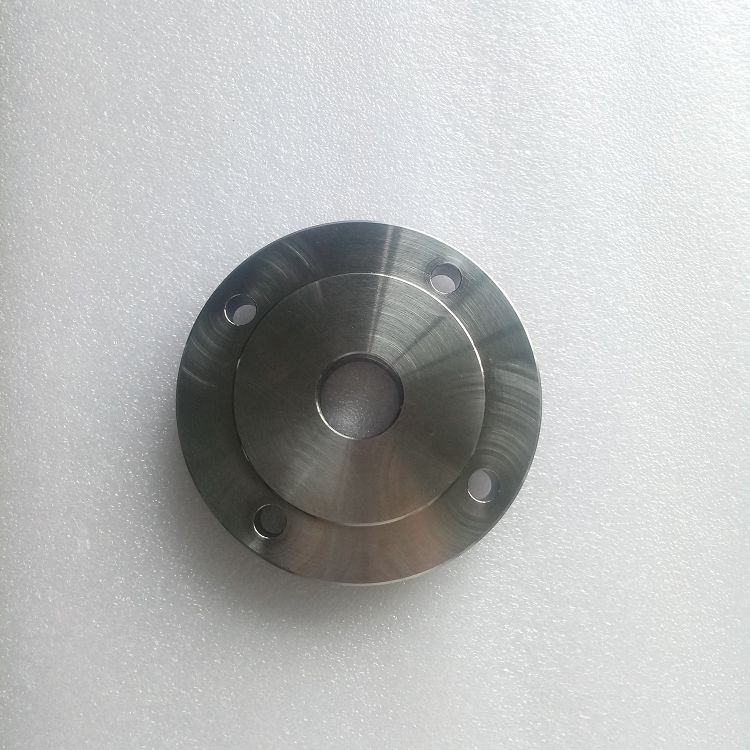

• שיטות התקנה: אין הרכבה, הרכבה לחוטים והתקנת אוגן.
• ישנם נקודה יחידה, שני נקודות וסוגי ריבוי נקודות לבחירה.

שילובי מוליכי צמד תרמי רודיום פלטינה

סוּג	תרמילמנט	תואר טווח טמפרטורות	תכונות פונקציה
			יתרונות	חסרונות
S	Ptrh 10- pt	0~1600	מתאים לאווירת חמצון. דיוק גבוה, היציבות אינה מושפעת מהזמן. עם עמידות לחמצון, עמידות בפני קורוזיה כימית, יכולה לשמש כצמד תרמי רגיל.	לא מתאים להפחתת האווירה (במיוחד H2, אדי מתכת) וסביבת ואקום, עלות גבוהה.
R	Ptrh 13- pt	0~1600
B	Ptrh 30- ptrh6	600~1700	מתאים ליותר מ 1000 מעלות, עם עמידות תרמו -אלקטרונית קטנה, עמידות לחמצון ועמידות בפני קורוזיה כימית	לא ניתן להשתמש מתחת ל 600 מעלות, רגישות נמוכה.

מגבלת שגיאה של צמד תרמי רודיום פלטינה

	תרמילמנט	סוּג	גבולות שגיאה (± תואר)/טווח טמפרטורות יעיל (תואר)
			כיתה אחת	כיתה 2	3 כיתה
נובל מַתֶכֶת TC	Ptrh 10- pt	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1.5 או 0. 25%t/0 ~ 1600	--
	Ptrh 13- pt	R
	Ptrh 30- ptrh6	B	--	1.5 או 0. 25%T/600 ~ 1700	4. 0 או 0. 5%t/600 ~ 1700
