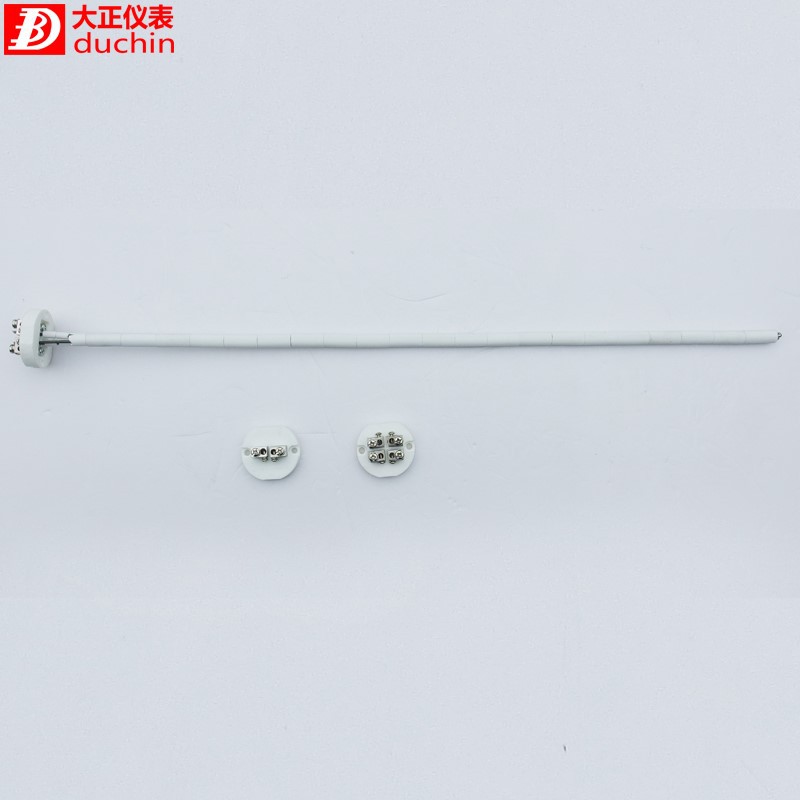

תיאור מוצרים
צמד תרמי משמש לרוב כמדום תעשייתי. מרבית הצמד התרמי הראשוני עשוי ממבנים מורכבים. באופן כללי, כל עוד קיימים שלושת האלמנטים של צמד תרמי (אלמנט מדידת טמפרטורה, מבודד וצינור מגן), ניתן להשתמש בו למדידת הטמפרטורה. על מנת לשפר את אמינות התוצאות, צמד תרמי בדרך כלל משתמש בצינורות מגן כדי להגן על האלמנט. סוג זה של צמד תרמי מיוצר בשיטת הרכבה ובדרך כלל יש צינור מגן, מבודד צינורות קצרים קרמיים, סוגר הרכבה ומסוף חיווט.
|
שם המוצר |

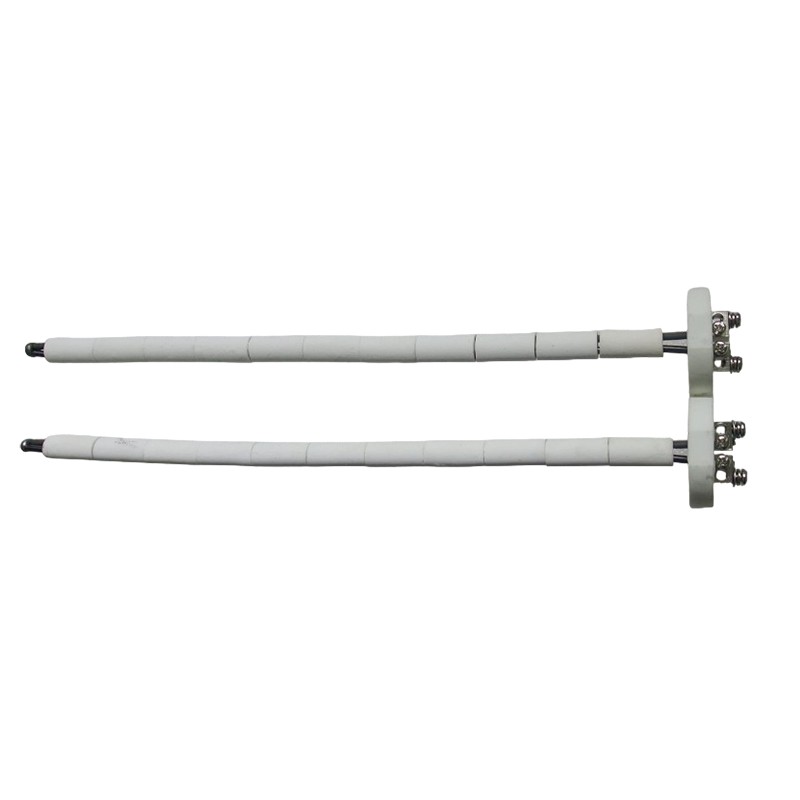

צמד תרמי כבשן |
|
צִיוּן |
I Class ± 1.5 מעלות או 0. 4%T; II Class ± 2.5 מעלות או 0. 75%t |
|
קֶשֶׁר |
בלוק קרמיקה |
|
מֶשֶׁך |
ציין אורך כולל |
|
קוֹטֶר |
ציין OD |
|
שְׁפוֹפֶרֶת |
99% מבודדי AL2O3 |
|
טֶמפֶּרָטוּרָה |
עד 1200 מעלות |
מאפיינים טכניים
● שיטת ההרכבה מאפשרת מכלול, חוזק מכני טוב יותר ודיוק גבוה יותר.
● הדרכים לייצור חיבורים הן מחברים, ראשים אטומים למים, ראשים מוגנים לפיצוץ וכו '. משדר טמפרטורה רכוב ראש זמין למתחם הצומת.
● מבודדי קרמיקה תואמים באופן ספציפי את סוגי מבנה שיטות ההרכבה.
● ניתן לכופף מבנה זה, ובאורך טבילה ארוך, לרוב למרוח מדידת טמפרטורה של כבשן.
צמד תרמי כבשןשילובי מוליכים ומאפיינים
|
סוּג |
תרמילמנט |
תואר טווח טמפרטורות |
תכונות פונקציה |
|
|
יתרונות |
חסרונות |
|||
|
K |
Nicr 10- nisi3 |
-40~1200 |
עם ליניאריות EMF תרמו -אלקטרונית טובה, יציבות טובה ועמידות חמצון טובה. זה הצמד התרמי הנפוץ ביותר. |
לא מתאים להפחתת האווירה. |
|
N |
NICRSI-NISIMG |
-40~1250 |
עם כל היתרונות כצמד תרמי מסוג K, יציבות רבה יותר בסביבת הטמפרטורה הגבוהה. |
לא מתאים להפחתת האווירה. |
|
E |
NICR-Constantan |
-40~900 |
התפוקה התרמו -אלקטרית הגבוהה ביותר בקרב כל הצמד התרמי, הרגישות גבוהה. |
לא מתאים להפחתת האטמוספרה, מוליכות תרמית נמוכה. |
|
J |
Fe- constantan |
-40~750 |
ניתן להשתמש בהפחתת האטמוספרה, תרמו -אלקטרוני גבוה יותר מאשר צמד תרמי מסוג K. |
ברזל מחליד בקלות, סחף תרמו -אלקטרי בקלות. |
|
T |
נחושת-קונסטנטן |
-40~350 |
ניתן להשתמש בהפחתת האטמוספרה, עם ליניארי ויציבות EMF תרמו -אלקטרוני טוב. |
השימוש בטמפרטורה אינו גבוה, הנחושת החיובית קלה לחמצון. |
מגבלת שגיאה של צמד תרמי כבשן
|
תרמילמנט |
סוּג |
גבולות שגיאה (± תואר)/טווח טמפרטורות יעיל (תואר) |
||
|
כיתה אחת |
כיתה 2 |
3 כיתה |
||
|
Nicr 10- nisi3 |
K |
1.5 או 0. 4%t/-40 ~ 1000 |
2.5 או 0. 75%t/-40 ~ 1200 |
2.5 או 1.5%t/-40 ~ 200 |
|
NICRSI-NISIMG |
N |
1.5 או 0. 4%t/-40 ~ 1000 |
2.5 או 0. 75%t/-40 ~ 1200 |
2.5 או 1.5%t/-40 ~ 200 |
|
NICR-Constantan |
E |
1.5 או 0. 4%t/-40 ~ 800 |
2.5 או 0. 75%t/-40 ~ 900 |
2.5 או 1.5%t/-40 ~ 200 |
|
Fe- constantan |
J |
1.5 או 0. 4%t/-40 ~ 750 |
2.5 או 0. 75%t/-40 ~ 750 |
-- |
|
נחושת-קונסטנטן |
T |
{{0}}. 5 או 0.4%t/-40 ~ 350 |
1. 0 או 0. 75%t/-40 ~ 350 |
1. 0 או 1.5%t/-200 ~ 40 |
