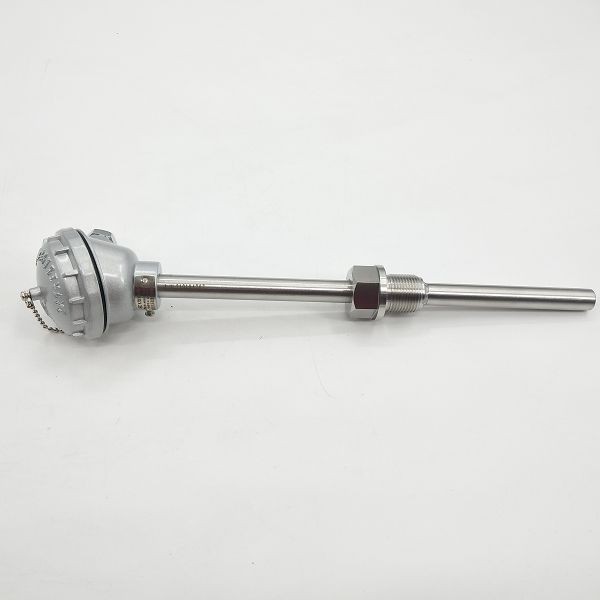

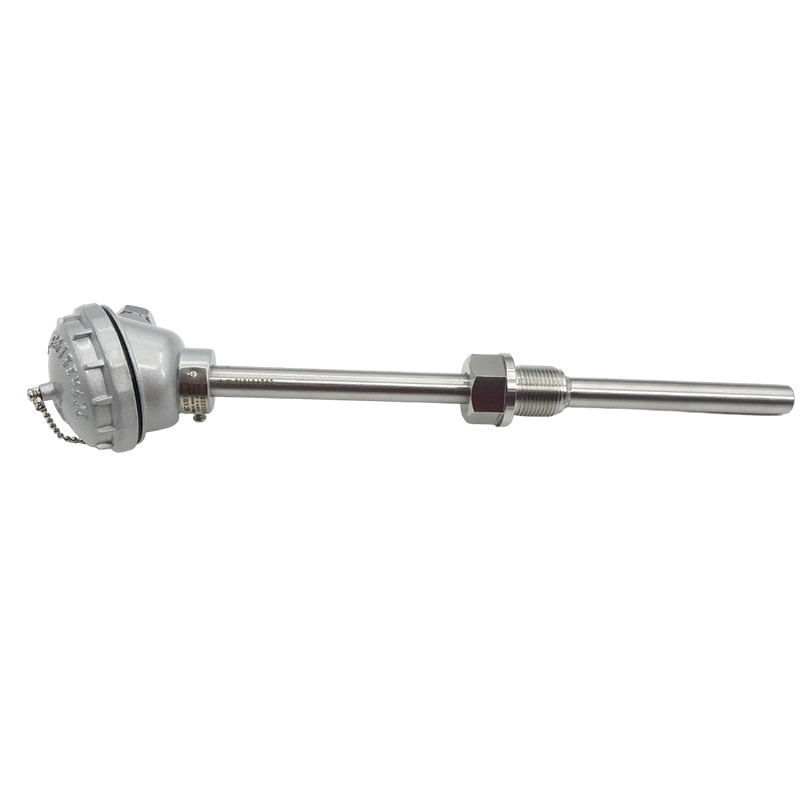

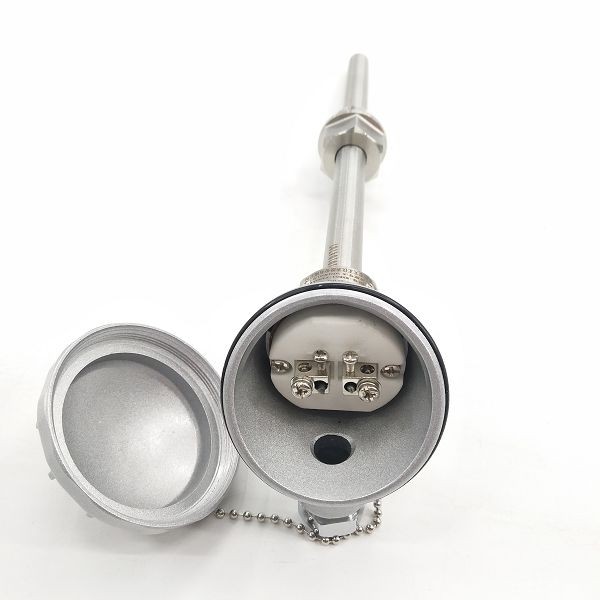

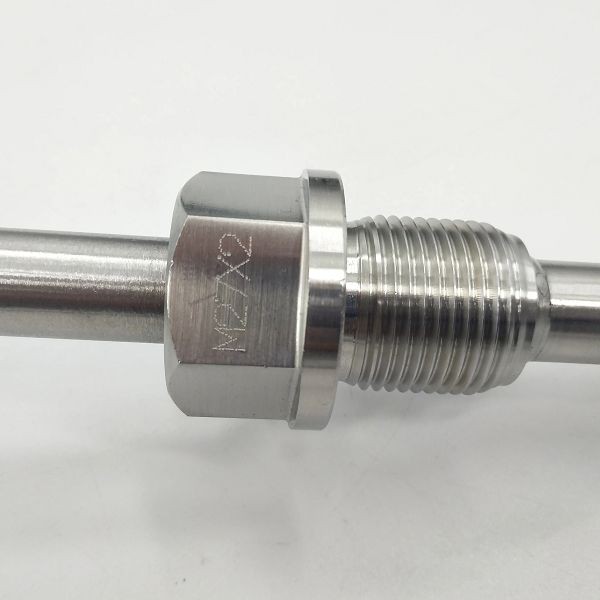

בדיקות צמד תרמי מושחל

סוּג

תרמילמנט

תואר טווח טמפרטורות

תכונות פונקציה

יתרונות

חסרונות

K

Nicr 10- nisi3

-40~1200

עם ליניאריות EMF תרמו -אלקטרונית טובה, יציבות טובה ועמידות חמצון טובה. זה הצמד התרמי הנפוץ ביותר.

לא מתאים להפחתת האווירה.

N

NICRSI-NISIMG

-40~1250

עם כל היתרונות כצמד תרמי מסוג K, יציבות רבה יותר בסביבת הטמפרטורה הגבוהה.

לא מתאים להפחתת האווירה.

E

NICR-Constantan

-40~900

התפוקה התרמו -אלקטרית הגבוהה ביותר בקרב כל הצמד התרמי, הרגישות גבוהה.

לא מתאים להפחתת האטמוספרה, מוליכות תרמית נמוכה.

J

Fe- constantan

-40~750

ניתן להשתמש בהפחתת האטמוספרה, תרמו -אלקטרוני גבוה יותר מאשר צמד תרמי מסוג K.

ברזל מחליד בקלות, סחף תרמו -אלקטרי בקלות.

T

נחושת-קונסטנטן

-40~350

ניתן להשתמש בהפחתת האטמוספרה, עם ליניארי ויציבות EMF תרמו -אלקטרוני טוב.

השימוש בטמפרטורה אינו גבוה, הנחושת החיובית קלה לחמצון.

תרמילמנט

סוּג

גבולות שגיאה (± תואר)\/טווח טמפרטורות יעיל (תואר)

כיתה אחת

כיתה 2

3 כיתה

Nicr 10- nisi3

K

1.5 או 0. 4%t\/-40 ~ 1000

2.5 או 0. 75%t\/-40 ~ 1200

2.5 או 1.5%t\/-40 ~ 200

NICRSI-NISIMG

N

1.5 או 0. 4%t\/-40 ~ 1000

2.5 או 0. 75%t\/-40 ~ 1200

2.5 או 1.5%t\/-40 ~ 200

NICR-Constantan

E

1.5 או 0. 4%t\/-40 ~ 800

2.5 או 0. 75%t\/-40 ~ 900

2.5 או 1.5%t\/-40 ~ 200

Fe- constantan

J

1.5 או 0. 4%t\/-40 ~ 750

2.5 או 0. 75%t\/-40 ~ 750

--

נחושת-קונסטנטן

T

{{0}}. 5 או 0.4%t\/-40 ~ 350

1. 0 או 0. 75%t\/-40 ~ 350

1. 0 או 1.5%t\/-200 ~ 40
