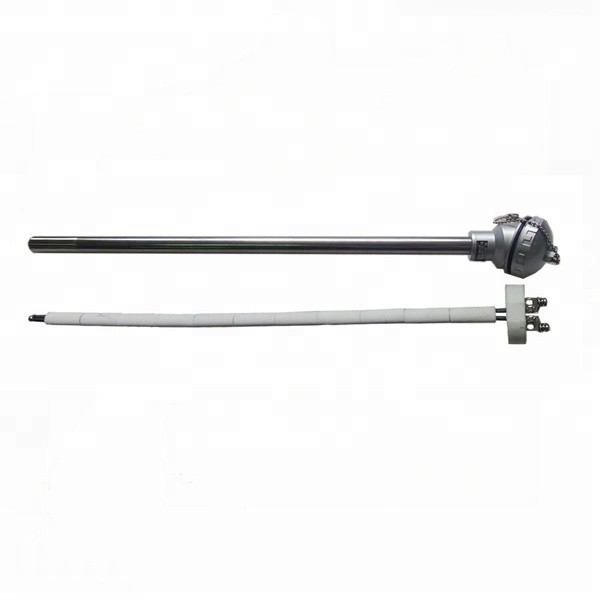

צמד תרמי מסוג K 1000 C

תרמילמנט: NICR-NISI
כיתה: I Class ± 1.5 מעלות או 0. 4%T; II Class ± 2.5 מעלות או 0. 75%t

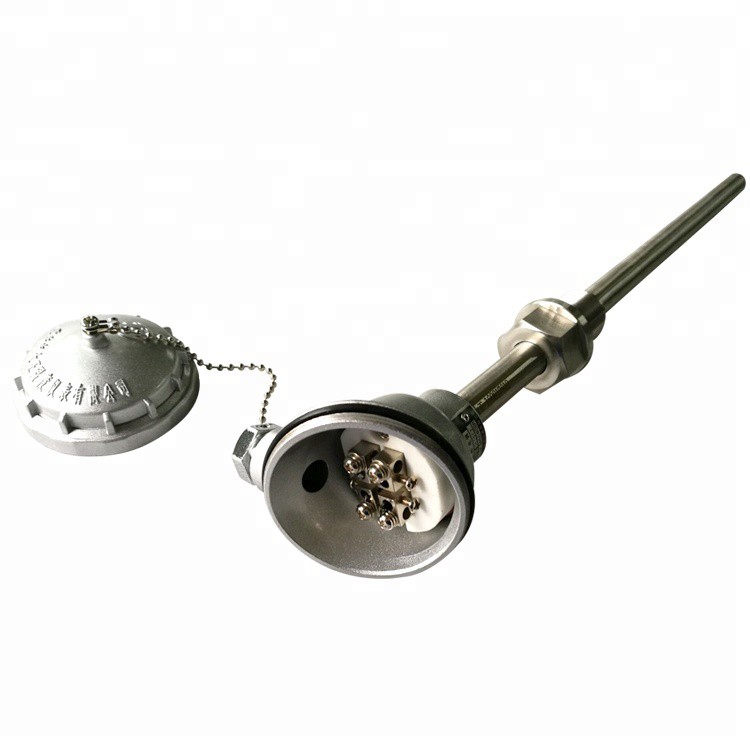

חיבור: ראש מוגן במים
אורך: ציין אורך כולל ואורך הטבילה
קוטר: ציין OD

תיאור מוצרים

צמד התרמי המתכת הבסיס הוא הנפוץ ביותר בכלל, כולל סוגי K, N, E, J, T, יכול להיות מבני הרכבה ונדן. הדיוק הגבוה ביותר הוא ± 1.5 מעלות, והטמפרטורה הגבוהה ביותר היא 1300 מעלות (k, n). הצמד התרמי מיושם בעיקר לסביבת תחמוצת, ומודד באופן נרחב סוגים של תהליך ייצור בתעשייה אילו טמפרטורה מתחת ל 1300 מעלות.

שם המוצר	צמד תרמי מסוג K 1000 C
תרמילמנט	NICR-NISI
צִיוּן	I Class ± 1.5 מעלות או 0. 4%T; II Class ± 2.5 מעלות או 0. 75%t
קֶשֶׁר	ראש מוגן במים
מֶשֶׁך	ציין אורך כולל ואורך הטבילה
קוֹטֶר	ציין OD
שְׁפוֹפֶרֶת	310S; Inconel600; GH3030; GH3039
טֶמפֶּרָטוּרָה	עד 1000 מעלות

על חומר צינור הגנה

לטמפרטורת סביבת תחמוצת מעל 900 מעלות, השתמש תמיד ב 2520 (310s), כאשר הוא גבוה יותר מ- 1000 מעלות, שקול תמיד GH3039, Inconel600 ו- 99% צינור ההגנה Al2O3. כאשר יש לקחת בחשבון טמפרטורה של עד 1300 מעלות, רק 99% צינור AL2O3.

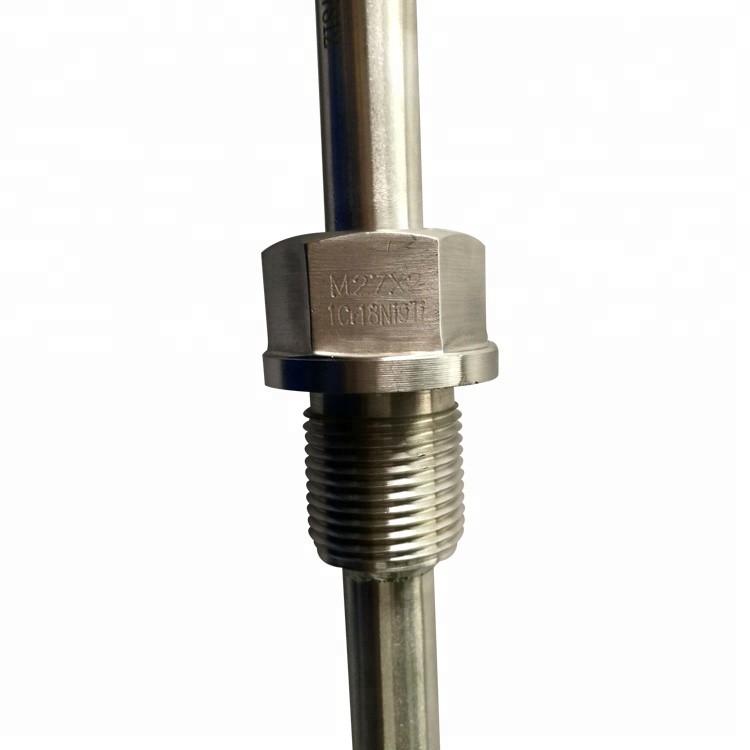

אודות חיבור תהליכים

לסביבה שאינה איטום, הצמד התרמי יכול להיות ללא חוט או אוגן. לסביבת איטום, צריך עם חוט או אוגן. חיבור התהליך תלוי במכשיר שלך.

צמד תרמי מסוג K 1000 מעלותשילובי מוליכים ומאפיינים

סוּג	תרמילמנט	תואר טווח טמפרטורות	תכונות פונקציה
סוּג	תרמילמנט	תואר טווח טמפרטורות	יתרונות	חסרונות
K	Nicr 10- nisi3	-40~1200	עם ליניאריות EMF תרמו -אלקטרונית טובה, יציבות טובה ועמידות חמצון טובה. זה הצמד התרמי הנפוץ ביותר.	לא מתאים להפחתת האווירה.
N	NICRSI-NISIMG	-40~1250	עם כל היתרונות כצמד תרמי מסוג K, יציבות רבה יותר בסביבת הטמפרטורה הגבוהה.	לא מתאים להפחתת האווירה.

צמד תרמי סוג K 1000 מעלות מגבלה של שגיאה

תרמילמנט	סוּג	גבולות שגיאה (± תואר)/טווח טמפרטורות יעיל (תואר)
תרמילמנט	סוּג	כיתה אחת	כיתה 2	3 כיתה
Nicr 10- nisi3	K	1.5 או 0. 4%t/-40 ~ 1000	2.5 או 0. 75%t/-40 ~ 1200	2.5 או 1.5%t/-40 ~ 200
NICRSI-NISIMG	N	1.5 או 0. 4%t/-40 ~ 1000	2.5 או 0. 75%t/-40 ~ 1200	2.5 או 1.5%t/-40 ~ 200
