תיאור מוצרים

עמידות תרמית היא סוג אחד של מדחום בתעשייה הנמצאת בשימוש נרחב, ניתן להתייחס אליהם כאל מדחום סטנדרטי. בעיקר כולל PT1 0 0, PT1000, CU50, CU100 סוגים, יכולים להיות מבני הרכבה ונדן. להתנגדות לפלטינה, הדיוק הגבוה ביותר הוא ± 0.1 מעלות (כיתת AA), הטמפרטורה הגבוהה ביותר היא 600 מעלות. עבור עמידות לנחושת, הדיוק הגבוה ביותר הוא ± 0.3 מעלות, הטמפרטורה הגבוהה ביותר היא 150 מעלות. התנגדות תרמתית עם דיוק גבוה ומחיר נמוך, היו מיושמים באופן נרחב לסוגים של תהליך ייצור תעשיות, מתחת ל -500 PT100.

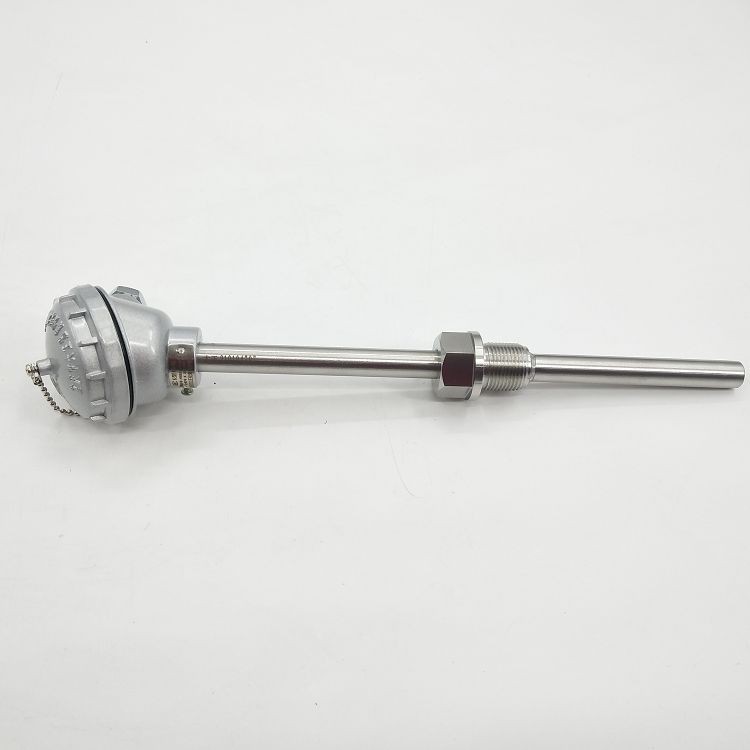

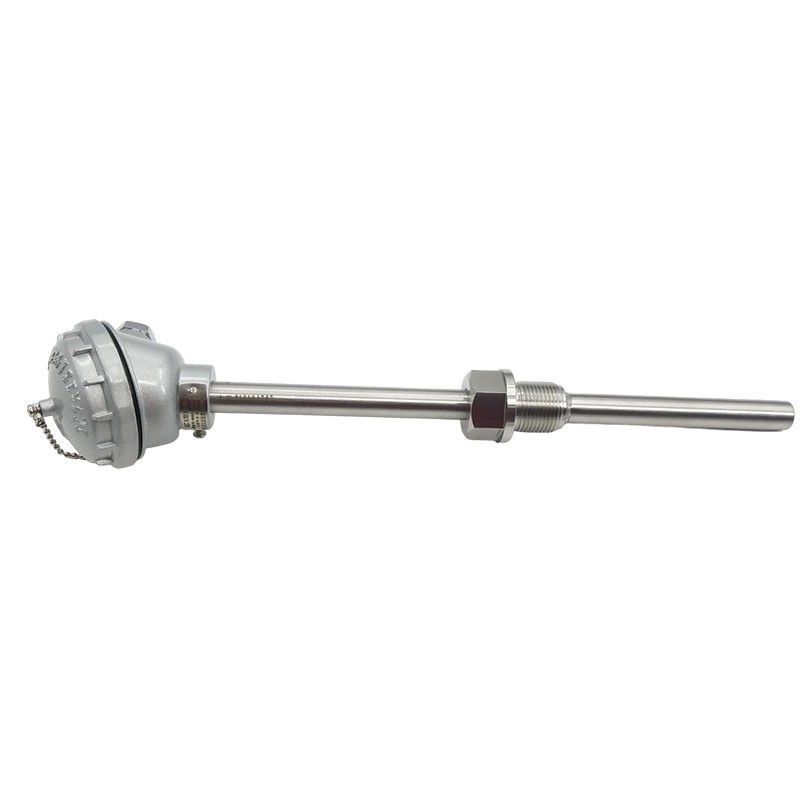

שם המוצר	WZP 230 PT100
צִיוּן	B Class
מערכת תיל	3- חוט PT100

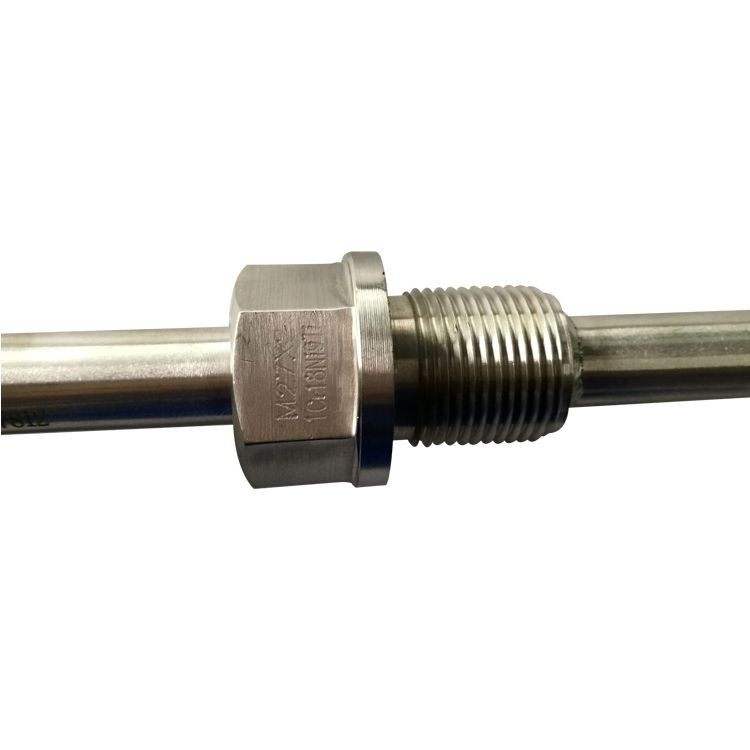

חיבור תהליכים	חוט קבוע M27x2
חיבור תיל	ראש מוגן במים
קוֹטֶר	16 מ"מ
מֶשֶׁך	ציין אורך כולל ואורך הטבילה
שְׁפוֹפֶרֶת	SUS304

כיצד לבחור RTD

1) חומרי צינור מגן: 1CR18NI9TI היא בחירה נפוצה. כאשר נתקלים בנסיבות מאכלות, ניתן להשתמש ב- SUS316L. צינורות טנטלום, צינורות סגסוגת הרץ, שרוולי PTFE, וכמה אחרים מומלצים להתמודד עם חומצה גופרתית, חומצה חנקתית, חומצה הידרוכלורית וסביבה חמצונית חזקה אחרת.

2) קוטר ואורך צינורות המגן: ככל שקוטר הצינור גדול יותר ועובי הקיר עבה יותר, כך זמן התגובה התרמית ארוכה יותר. לכן, כל עוד אין דרישת חוזק לצינור, מומלצים MIMS Platinum RTD בקוטר קטן יותר. תרמיסטור מודד רק את הטמפרטורה הממוצעת על פני שטח המכוסה של אלמנט RTD, אורך ההכנסה צריך להיחשב בכל הדברים באופן רציונלי. בדרך כלל, האורך הכולל הוא סכום אורך ההכנסה שלו בתוספת 150 מ"מ למתחם מסוף. זקוק לאורך של 100 מ"מ או יותר בחומר היעד כדי להבטיח מדידה נאותה.

3) סיומות: בחירת הפסקות צריכה להיות נוחה ואמינה אמינה. ישנם אבני חיווט קרמיקה, מחברים, כובעי מגן עם חוטי פיצויים, כובעי מגן עם שרוולי מתכת וחוטי פיצויים לבחירה לסיום MIMS RTD. עבור הרכבה RTD, ישנם חסימות מסוף ופוסטים מחייבים שניתן היה לבחור מהם. מטרת מארזי מסוף שונים היא לעמוד בדרישות אטומות לאבק, אטומות למים, חסינות פלמפר ודרישות אחרות. האפשרויות הן מארזי איטום, מארזים מסופיים של FlameProf, מארזי מסוף של תצוגה ניידת ומארזים מרובי נקודות.
