פרמטרים של מוצר
|
פָּרָמֶטֶר |
פרטים |

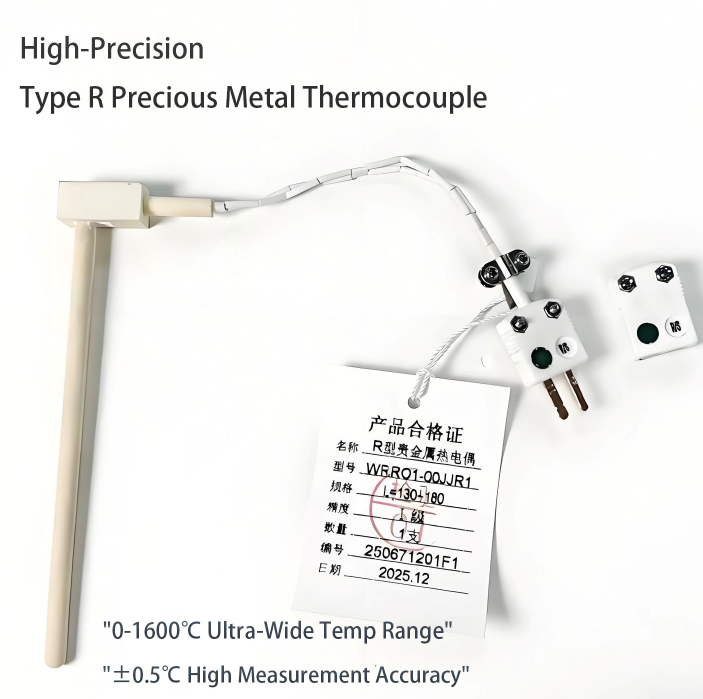

| דגם מוצר | WRR01-00JJR1 |
| חומר ליבה | רגל חיובית: סגסוגת Pt13Rh (13% Rh, 87% Pt) רגל שלילית: פלטינה טהורה (Pt) |
| קוטר חוט | Φ0.5 מ"מ (סטייה מותרת: -0.015 מ"מ) |
| טווח טמפרטורה | רציף: 0 ~ 1300 מעלות לטווח קצר-: 0~1600 מעלות |
| זמן תגובה תרמית | פחות או שווה ל-240 שניות (צינור הגנה קרמי) |
| מחלקת הגנה (IP) | חלק מסוף: IP54 (עמיד בפני אבק + חסין- התזה) |
תכונות המוצר
1. יציבות-טמפ' גבוהה מעולה:-סובלנות לטווח קצר של 1600 מעלות, סחיפה נמוכה של EMF בטמפרטורות גבוהות
2. עמידות בפני חמצון/קורוזיה: מתאים לאטמוספרות מחמצנות/אינרטיות
3. דיוק גבוה: Class Ⅰ עומד בדרישות מדידה דיוק
מפרטי רכיבים קשורים
|
שם הרכיב |
פרטי מפרט |
| צינור הגנה | קרמיקה (גבוה-אלומינה/קורונדום) קוטר: Φ16 מ"מ |
| סוג לידים | עופרת משוריין גמישה (אורך מותאם אישית: 0.5 ~ 10 מ') |
| שיטת חיווט | מחבר מסוף עצמאי (חיווט מהיר ללא-כלי) |
תרחישי יישום
1. תנורים תעשייתיים-בטמפרטורה גבוהה (התכת זכוכית/מתכת)
2. מעבדות מחקר מדעיות (בדיקת ביצועים תרמיים של חומר)
3. תהליכים פטרוכימיים/מתכתיים-גבוהים
4. ייצור ניקיון-גבוה (מוליכים למחצה/רכיבי תעופה וחלל)
יתרונות המוצר
1. ביצועים גבוהים יותר- בטמפ' גבוהות יותר מאשר סוג S: יציבות ושחזור גבוהים יותר
2. מתאים לתנאים קיצוניים: 1600 מעלות סובלנות + סביבות קורוזיביות
3. התקנה גמישה: עיצוב קומפקטי + אפשרויות חיווט מרובות לחללים צרים
שאלות נפוצות
ש: מה ההבדל בין Type R ל-Type S?
ת: לסוג R יש תוכן Rh גבוה יותר (13% לעומת 10% עבור Type S), יציבות טמפ' גבוהה יותר- אך עלות מעט יותר גבוהה.
ש: מדוע Type R רגיש לזיהום?
ת: חומרי מתכת יקרים מועדים לזיהום (לדוגמה, S, Si), מה שגורם לסטיית EMF-מצריך צינורות הגנה נקיים.
ש: האם ניתן להשתמש בו בהפחתת אטמוספרות?
ת: לא-אטמוספרות הפחתת מאכלות סגסוגת PtRh; השתמש בשרוולי מגן (למשל, הגנה מפני גז אינרטי).
הוראות שימוש ותחזוקה
מפרטי התקנה
1. הכנס את צינור ההגנה במלואו לתוך המדיום הנמדד (עומק החדרה גדול או שווה ל-10× קוטר הצינור);
2. ודא שהקטבים החיובי (Pt13Rh) והשלילי (Pt טהור) מתאימים למכשיר התומך כדי למנוע חיבור הפוך;
3. הרחק את העופרת מאזורי-טמפ' גבוהות-החלק המשוריין סובל חום, אבל המסופים חייבים להתרחק ממקורות חום.
מגבלות שימוש
1. השתמש רק באטמוספרות מחמצנות/אינרטיות (למשל, אוויר, ארגון); אין להשתמש ישירות באטמוספרות מפחיתות (למשל, מימן);
2. טמפ' רציפה מקסימלית: 1300 מעלות; מקסימום לטווח קצר- (פחות או שווה ל-2h) טמפ': 1600 מעלות ;
3. הימנע מרטט חזק/הלם כדי למנוע שבירת חוט.
בדיקה יומית
1. בדוק באופן קבוע אם צינור ההגנה פגום/חלוד-החלף אם מופיעים סדקים/עיוותים;
2. בדוק אם המסופים רופפים/מחמצנים-נקו/ההדקו מחדש-אם מתרחש מגע לקוי;
3. אם המכשיר התומך מוצג בצורה לא תקינה, בדוק תחילה את החיווט/חוט של הצמד התרמי.
