תכונות

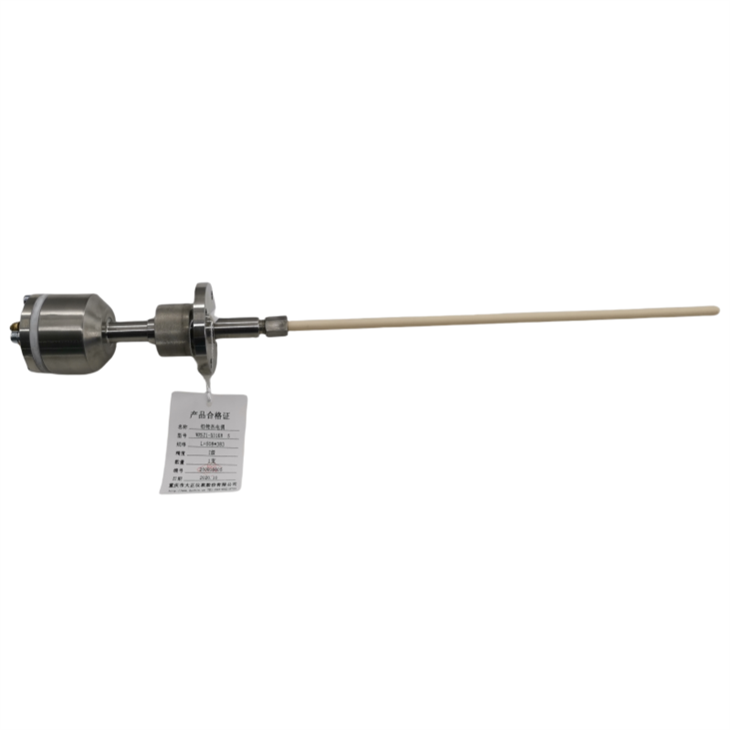

בסביבות ואקום בטמפרטורה גבוהה, ייתכן שצמדים תרמיים רגילים לא יספקו קריאות טמפרטורה אמינות בגלל חוסר יכולתם לעמוד בתנאים קשים. כדי לטפל בבעיה זו, פותחו צמדים תרמיים אטומים בוואקום בעיצוב מיוחד למדידה מדויקת של טמפרטורות בסביבות קיצוניות.

המאפיין המרכזי של צמדים תרמיים אלה הוא המבנה האטום בוואקום שלהם. אטם הוואקום מבודד ביעילות את הצמד התרמי מהסביבה החיצונית, ומונע כל הפרעה מגורמים חיצוניים שעלולים להשפיע על קריאות הטמפרטורה. זה מבטיח מדידות טמפרטורה מדויקות ואמינות אפילו בסביבות הקשות ביותר.

עבור צמד תרמי פלטינה רודיום, הצמד התרמי עם דיוק המדידה הגבוה מכולם, ולהתייחס אליו כאל צמד תרמי סטנדרטי. כולל סוג S,R ו-B, כמעט להיות מבנה הרכבה. הדיוק הגבוה ביותר הוא ±1 מעלה, והטמפרטורה הגבוהה ביותר לשימוש היא 1700 מעלות (B). הצמד התרמי מיושם בעיקר עבור סביבת תחמוצת, ובמקרים שבהם הוא בעיקר כבשנים בטמפרטורה גבוהה.

שם המוצר	צמד תרמי מסוג S
אלמנט תרמו	Ptrh10-Pt
צִיוּן	שיעור I או II
קֶשֶׁר	ראש עמיד למים
מֶשֶׁך	ציין אורך כולל ואורך טבילה
קוֹטֶר	8 מ"מ, ציין OD
שְׁפוֹפֶרֶת	99% Al2O3
תכונה	מבנה איטום ואקום מיוחד

שילובי מוליכים ומאפיינים של צמד תרמי פלטינה רודיום אטום בוואקום

סוּג	אלמנט תרמו	דרגת טווח טמפרטורה	תכונות פונקציה
			יתרונות	חסרונות
S	Ptrh10-Pt	0~1600	מתאים לאווירת חמצון. דיוק גבוה, יציבות אינה מושפעת משימוש בזמן. עם עמידות חמצון, עמידות בפני קורוזיה כימית, יכולה לשמש כצמד תרמי סטנדרטי.	לא מתאים להפחתת אווירה (במיוחד H2, אדי מתכת) וסביבת ואקום, עלות גבוהה.
R	Ptrh13-Pt	0~1600
B	Ptrh30-Ptrh6	600~1700	מתאים ליותר מ-1000 מעלות, עם תרמו-אלקטרי קטן, עמידות חמצון ועמידות בפני קורוזיה כימית	לא ניתן להשתמש מתחת ל-600 מעלות, רגישות נמוכה.

מגבלת שגיאה של צמד תרמי פלטינה רודיום אטום בוואקום

	אלמנט תרמו	סוּג	גבולות השגיאה (± מעלות)/טווח טמפרטורה אפקטיבי (מעלה)
			כיתה 1	כיתה 2	כיתה 3
נובל מַתֶכֶת TC	Ptrh10-Pt	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1.5 או 0.25%t/0~1600	--
	Ptrh13-Pt	R
	Ptrh30-Ptrh6	B	--	1.5 או 0.25%t/600~1700	4.0 או 0.5%t/600~1700
