תיאור מוצרים

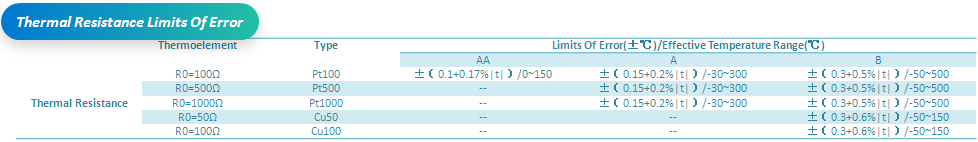

עמידות תרמית היא סוג אחד של מדחום בתעשייה הנמצאת בשימוש נרחב, ניתן להתייחס אליהם כאל מדחום סטנדרטי. בעיקר כולל PT1 0 0, PT1000, CU50, CU100 סוגים, יכול להיות מבני הרכבה ונדן. עבור חיישן טמפרטורה PT100, הדיוק הגבוה ביותר הוא ± 0.1 מעלות (כיתת AA), הטמפרטורה הגבוהה ביותר היא 600 מעלות. עבור עמידות לנחושת, הדיוק הגבוה ביותר הוא ± 0.3 מעלות, הטמפרטורה הגבוהה ביותר היא 150 מעלות עמידות תרמיות עם דיוק גבוה ומחיר נמוך, היו מיושמים באופן נרחב לסוגים של תהליך ייצור תעשיות, מתחת ל -500 דרגה.

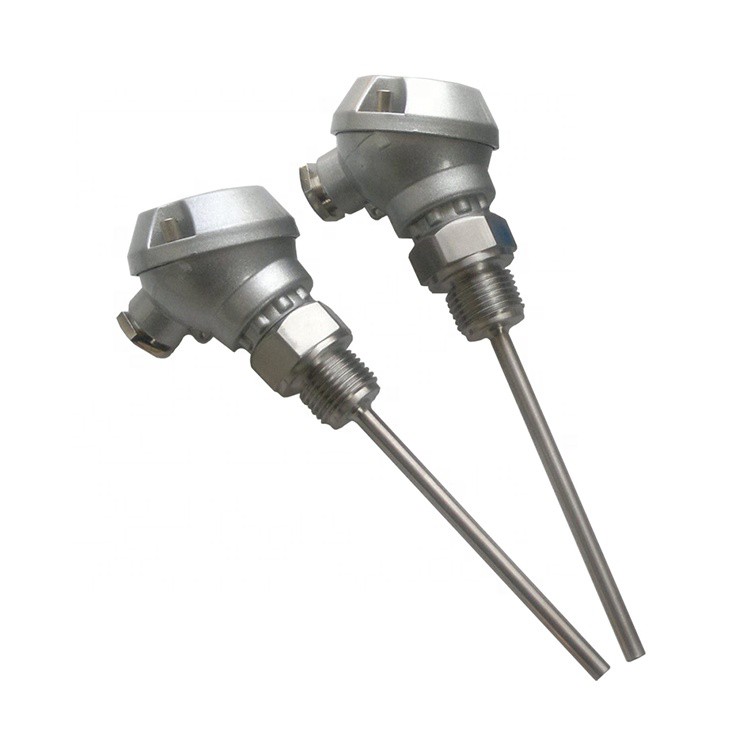

שם המוצר	חיישן טמפרטורה PT100
צִיוּן	כיתת A או B
מערכת תיל	3- חוט PT100
חיבור תהליכים	חוט או אוגן
חיבור תיל	ראש מוגן במים
קוֹטֶר	ציין OD
מֶשֶׁך	ציין אורך
שְׁפוֹפֶרֶת	SUS304; 316L
טֶמפֶּרָטוּרָה	-200 עד 600 מעלות

כיצד לבחור RTD

1) חומרי צינור מגן: 1CR18NI9TI היא בחירה נפוצה. כאשר נתקלים בנסיבות מאכלות, ניתן להשתמש ב- SUS316L. צינורות סגסוגת הרץ, שרוולי PTFE, וכמה אחרים מומלצים להתמודד עם חומצה גופרתית, חומצה חנקתית, חומצה הידרוכלורית וסביבה חמצונית חזקה אחרת.
2) קוטר ואורך צינורות המגן: ככל שקוטר הצינור גדול יותר ועובי הקיר עבה יותר, כך זמן התגובה התרמית ארוכה יותר. לכן, כל עוד אין דרישת חוזק לצינור, מומלצים MIMS Platinum RTD בקוטר קטן יותר.
3) סוגריים הרכבה: כאשר הקוטר נע בין φ2 ל- 4, M12 × 1.5 השחלה ואוגן מטוסי φ55 טובים. כאשר הקוטר הוא φ5, 6 ו- 8, M16 × 1.5 השחלה ומאוגין Ferrule φ65. וחלק שרוול המתכת שלו מושחל בדרך כלל עם M20 × 1.5.
4) סיומות: בחירת הסיום צריכה להיות נוחה ואמינה אמינה. ישנם אבני חיווט קרמיקה, מחברים, כובעי מגן עם חוטי פיצויים, כובעי מגן עם שרוולי מתכת וחוטי פיצויים לבחירה לסיום RTDs MIMS.
